双CPU的诺基亚603拆解与两个CPU的解析

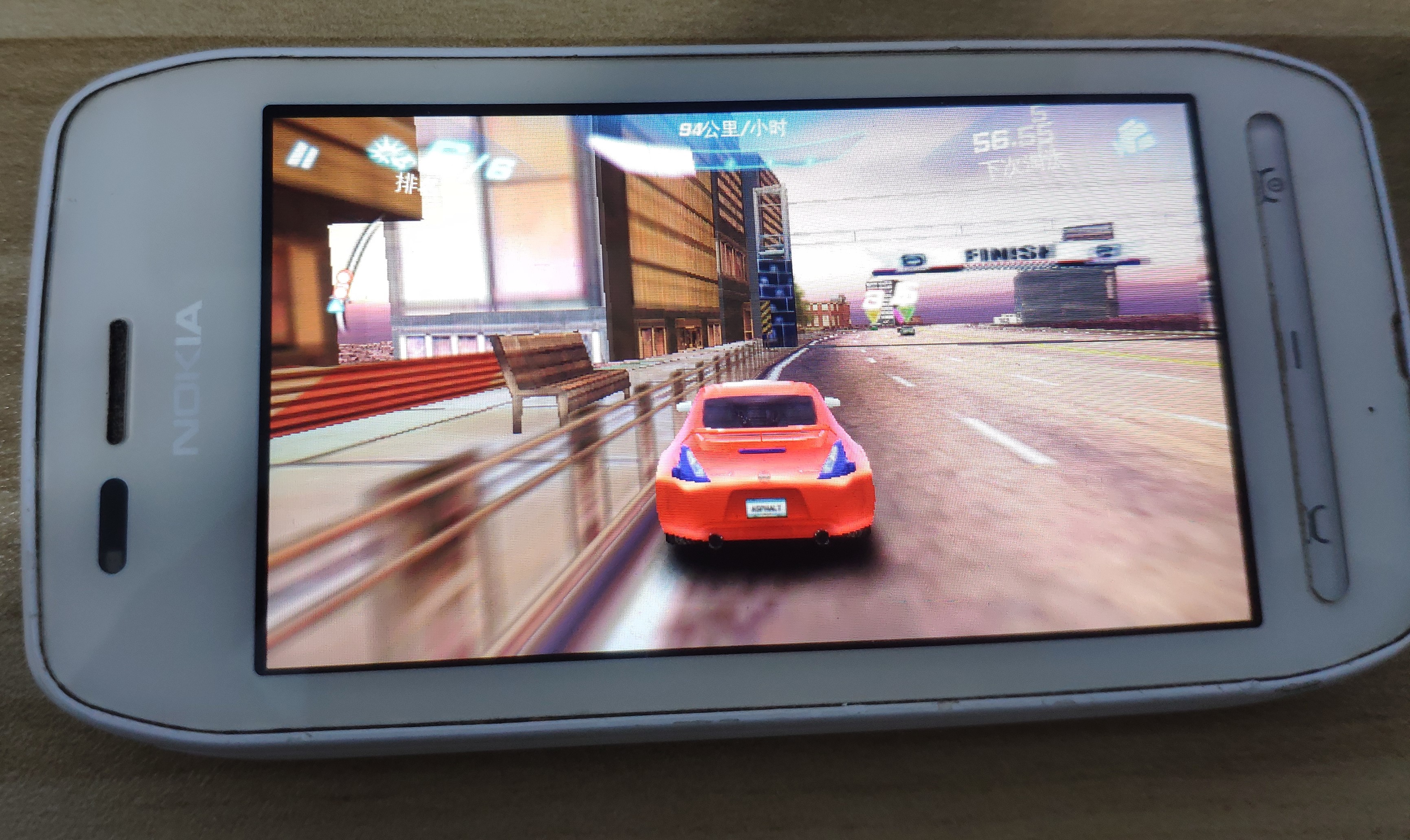

诺基亚603是Symbian Belle系统中一个入门机型。除了屏幕摄像头等和Belle旗舰808有比较大的区别以后其他方面并没有多大的差距,尤其是计算性能的差距几乎是可以忽略不计。这也可是算是诺基亚的一个特色吧,诺基亚的旗舰机和入门机在CPU上几乎都是一样的甚至是运行内存都一样,仅仅依靠功能差距来区分。

诺基亚603搭载了一个1ghz的arm1176 cpu和旗舰808相比降频了0.4g,同时搭载了一个由博通出品的BCM2763多媒体处理器,运行在250mzh。该处理器在诺基亚603上主要承担GPU,视频编解码等工作。

我从咸鱼上收来一个603,卖家还送了我一个坏掉的603(黑),就是今天的拆机目标了。

双CPU的诺基亚603拆解与两个CPU的解析

双CPU的诺基亚603拆解与两个CPU的解析

屏蔽罩是焊死的,我找出了吃灰很多年的电烙铁看看能不能把它弄开。试了很久发现不行,就直接撬开了。

双CPU的诺基亚603拆解与两个CPU的解析

双CPU的诺基亚603拆解与两个CPU的解析

双CPU的诺基亚603拆解与两个CPU的解析

CPU上面有内存封装无法查看具体型号。不过根据诺基亚的尿性,CPU应该就是808上面那颗德州仪器4377622。Belle首发机中除了808 603以外还有一个701。701在发布后不久就通过固件升级将主频由1g提升到了1.3g,603则没有这个待遇从1g提升到1.3g。由此可见603的cpu就是4377622的降频版。

德州仪器4377622的资料非常的少,几乎找不到,很有可能是诺基亚找德州仪器定制的芯片。根据已经的资料,德州仪器4377622采用arm1176核心并且搭配了一个非常强大的isp,最高运行频率1.4g。

不知道为什么诺基亚如此执着于ARM11。2012年智能手机都已经用上了ARM Cortex- A9架构了,作为入门机的603使用arm11还能解释的通,只不过旗舰808都用就有点过分了。一开始我以为是塞班不支持armv7以上指令集。直到后来发现了三星出过一个搭载德州仪器OMAP3430(Cortex -A8)的S60V5手机I8910才发现原来不是塞班不支持,而是诺基亚太抠。

接下来是BCM2763多媒体处理器解析。BCM2763这个芯片比较神奇,它是一块非常完整的SOC芯片。它自带一个运行频率为600mhz mips32 74k核心,CPU部分还集成AES硬件加速单元。cpu部分缓存如下

8-KBL0 指令缓存,8-KBL0 数据缓存

•32-KBL1指令缓存,32-KBL1 数据缓存

•128-KBL2 缓存,512-KBL3 缓存

在600mhz频率下能到达1200dmips的性能,每mhz dmips为2。603的主CPU在最高主频下能到到1280dmips的性能,每mhz dmips为1.25。辅助处理器的效率竟然比主处理还强。


BCM2763这块芯片还集成了512k的sram和128mb的ddr2内存。除了128mb的片上ddr2内存以外,还可以通过内存控制器外接最大1gb的ddr2/lpddr2内存,支持200-333mhz的16bit或32bit颗粒。IO方面支持USB2.0 OTG,HDMI1.3,I2C,SPI,MDIO,JTAG,GPIO,NAND,eMMC等接口。在闪存方面能够支持最大4GB的串行闪存,32GB的并行闪存。能够从NOR,NAND,USB,UART,eMMC等方式中启动。接下来是BCM2763的GPU功能三角生成40M/S,像素填充1000MB/S支持OpenGL ES 1.0 / 1.1 / 2.0,openVG 1.0 / 1.1视频解码器:MPEG4 / H.263 1080p @ 30fps;H.264 1080p @ 30fps;VP8 1080p @ 30fps视频编码器:H.263 / H.264 / MPEG4 D1 1080@ 30fps另外还有一个2000w像素的isp单元并支持MP3 / AAC / AAC + / MIDI / AMR-NB / WAV格式双CPU的诺基亚603拆解与两个CPU的解析从上面BCM2763的硬件配置上来说,它是一个非常完整的soc,可以完全脱离主CPU单独运行。这也就是标题里双CPU的原因。博通对BCM2763定位是一个多媒体处理器,用于一些设备的图形和多媒体性能。但是BCM2763强大的多媒体性能似乎又可以应用于机顶盒市场,所以在内部集成了一个MIPS74k内核用于机顶盒运行系统。不知道在作为手机的多媒体协处理器和GPU是会不会把MIPS74K内核给屏蔽掉。BCM21553除了诺基亚在用以外,还有三星的Samsung Galaxy Y。不过这个手机的处理器BCM21553是自带GPU的。将BCM2763作为多媒体协处理器使用。类似的还有联想A890E,和Galaxy Y一样的方式使用BCM2763。
